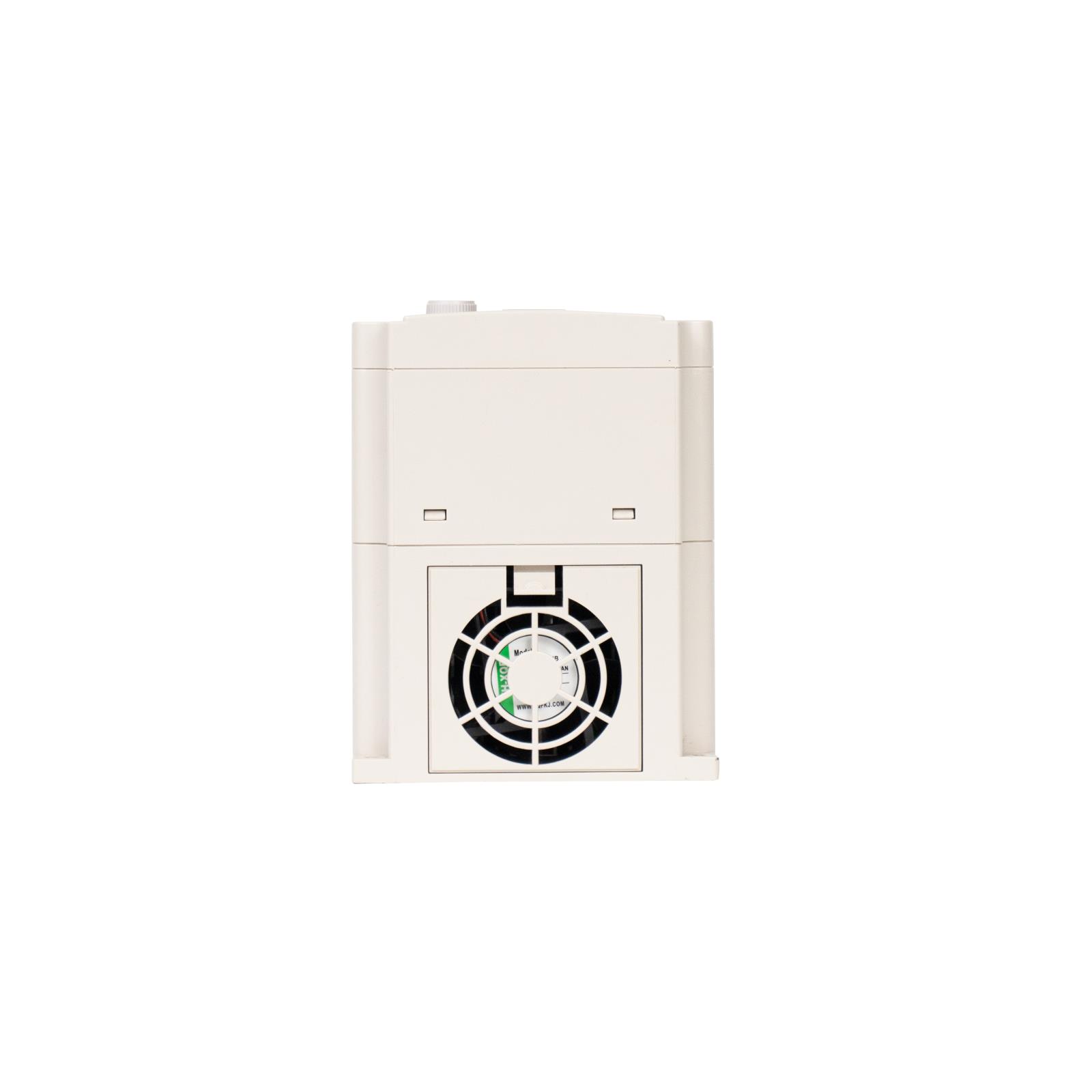

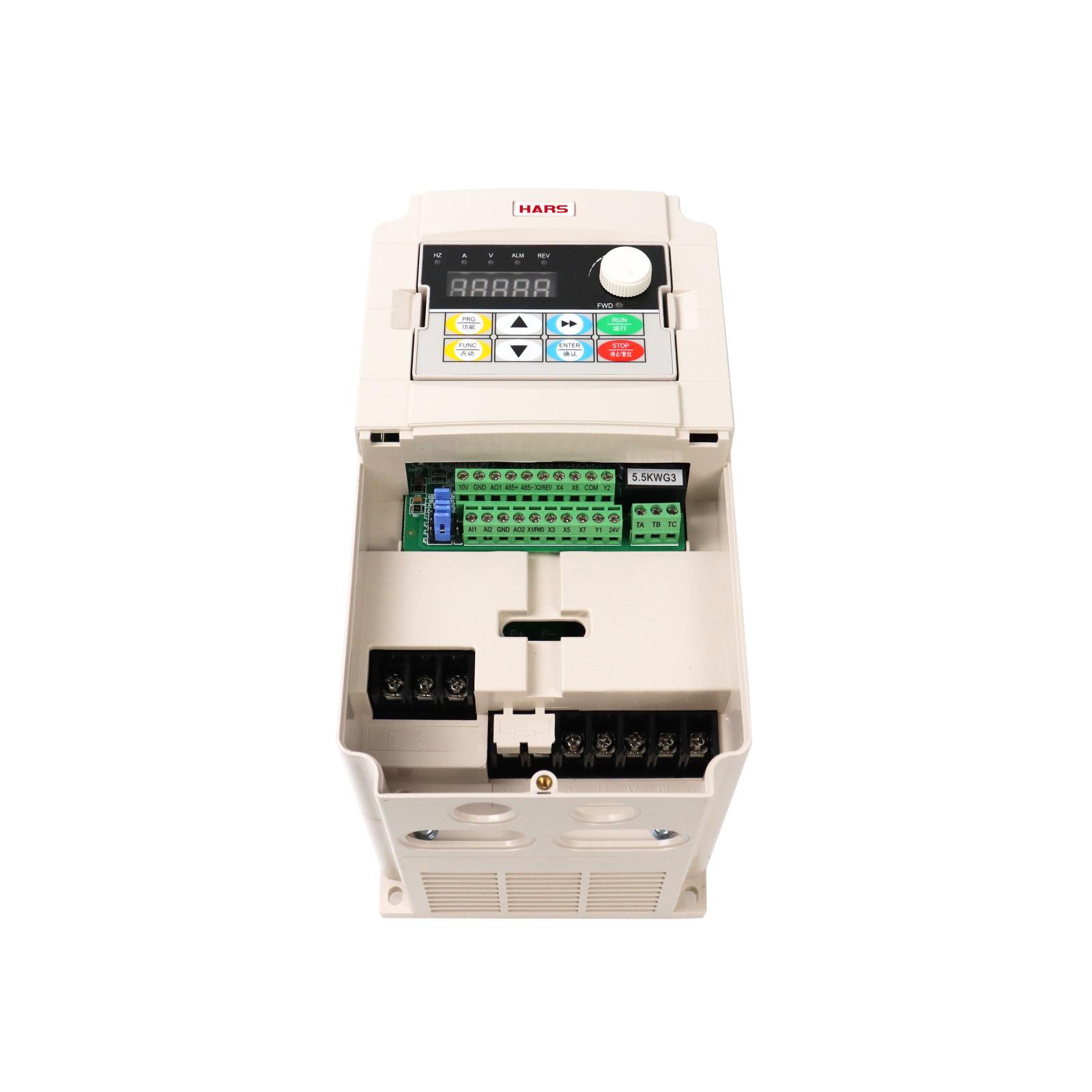

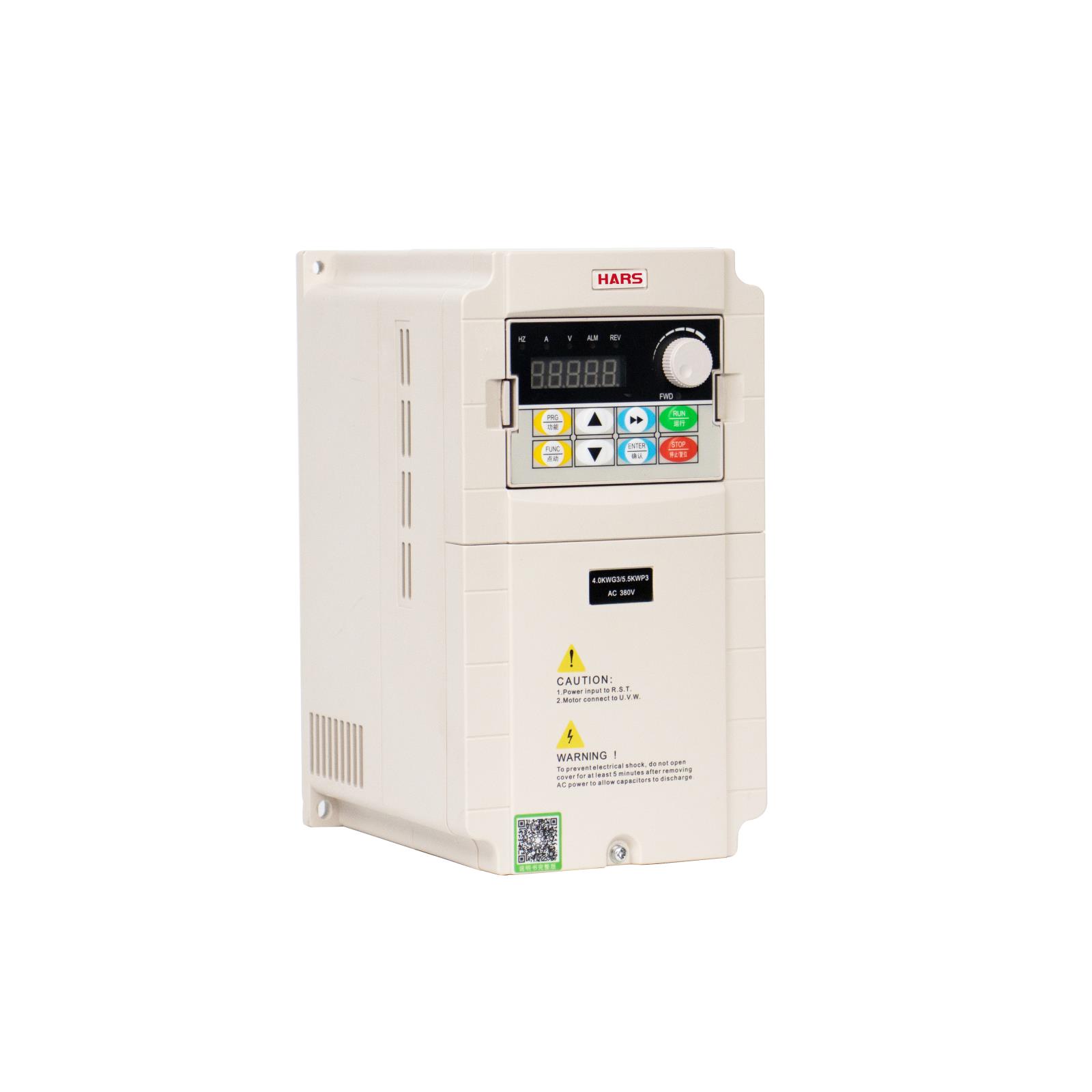

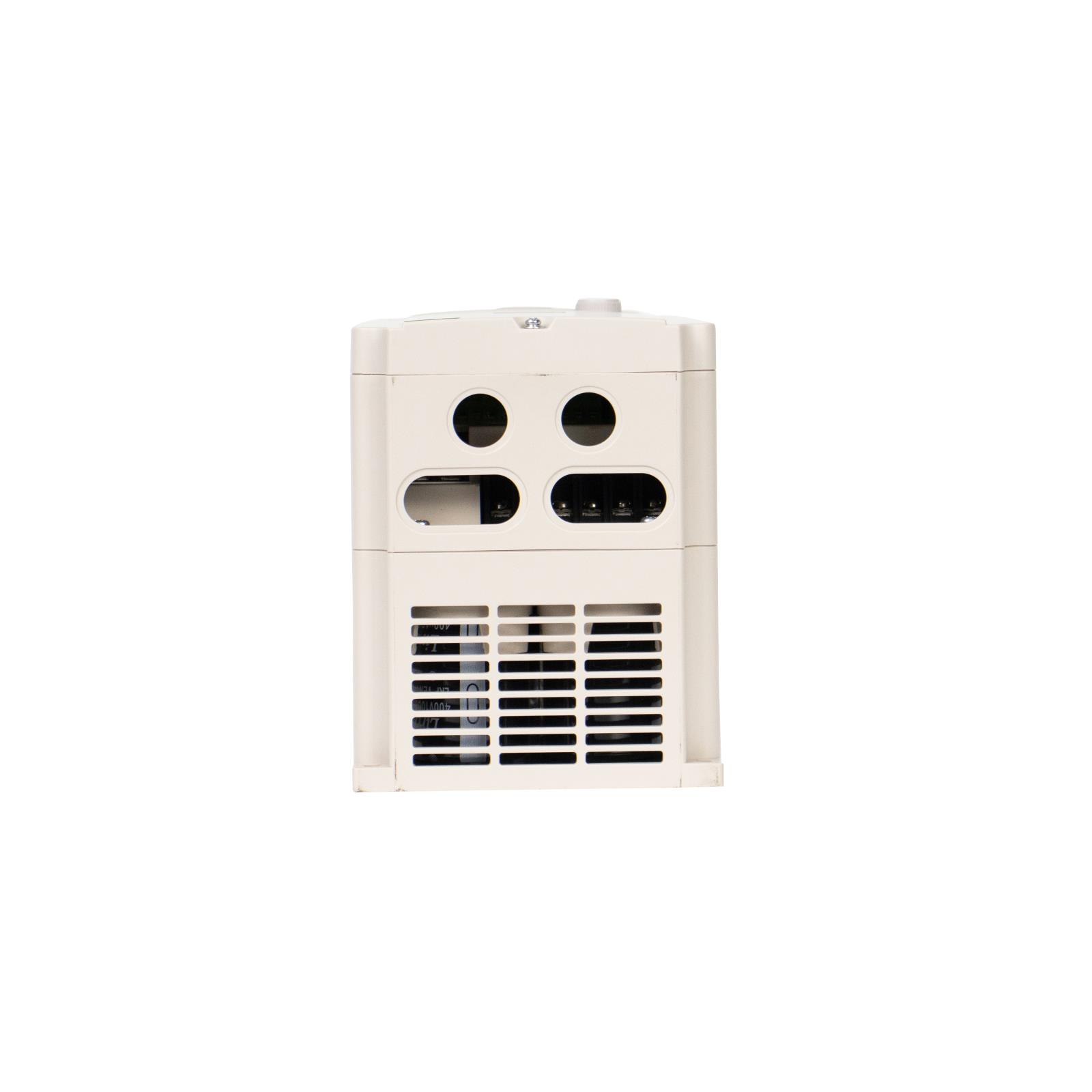

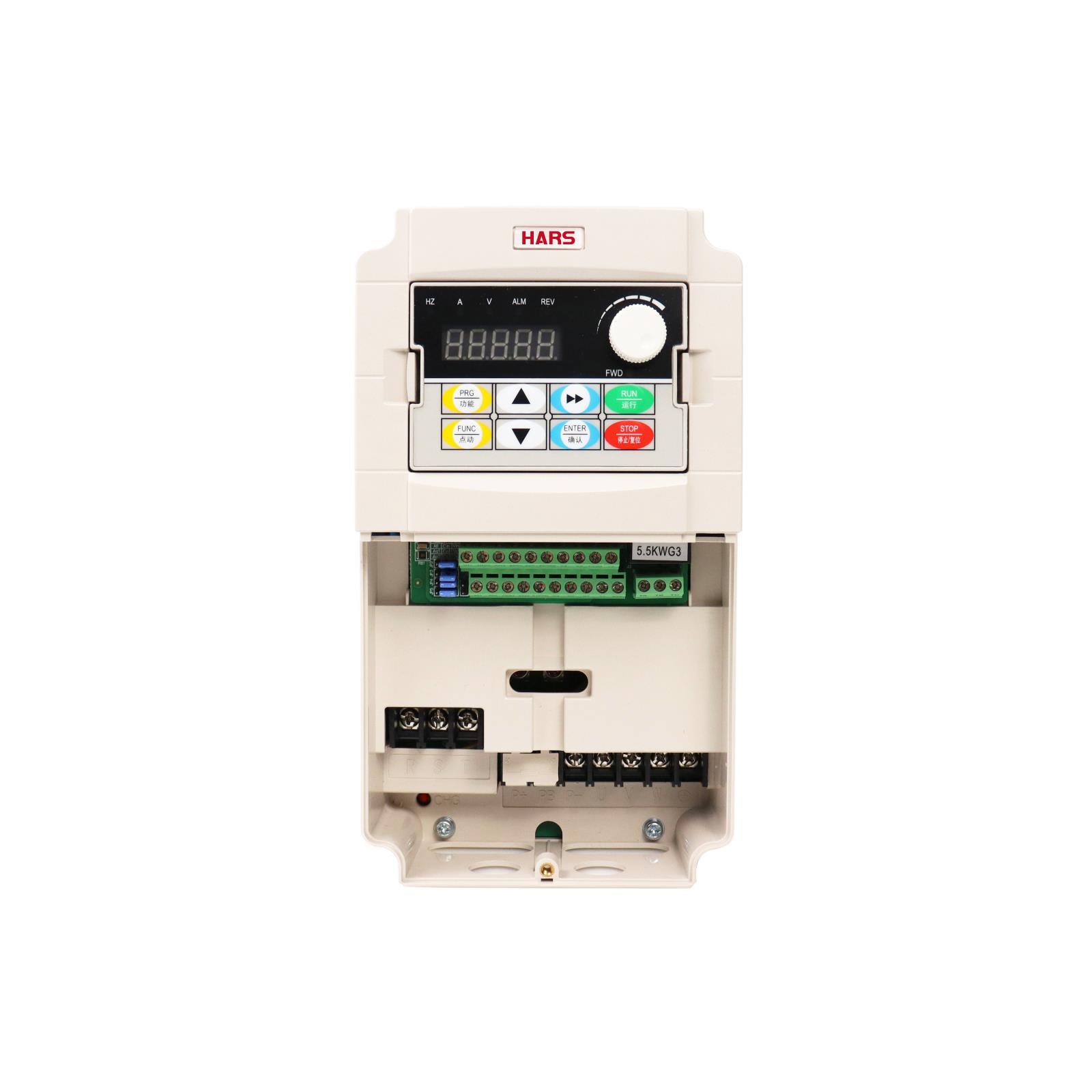

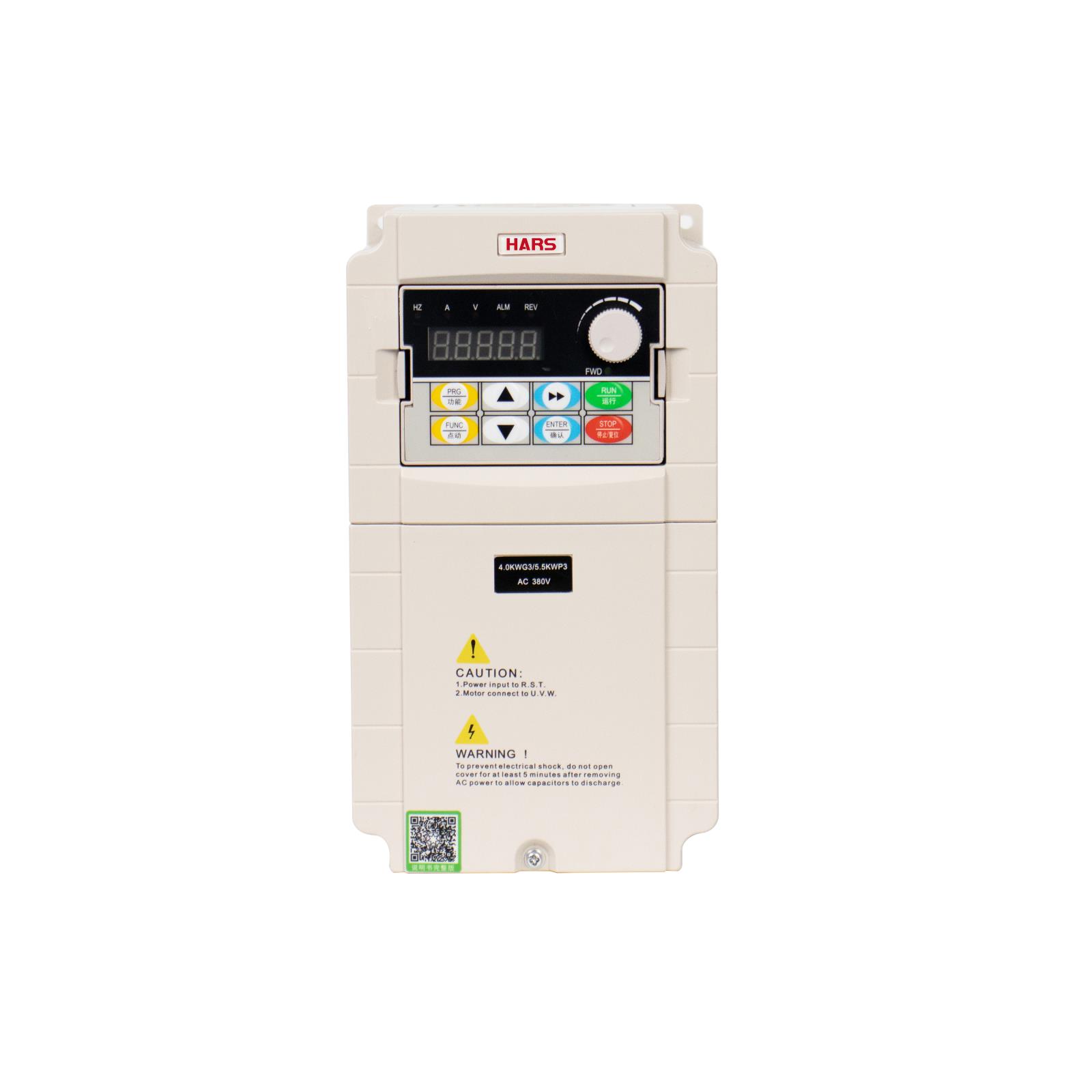

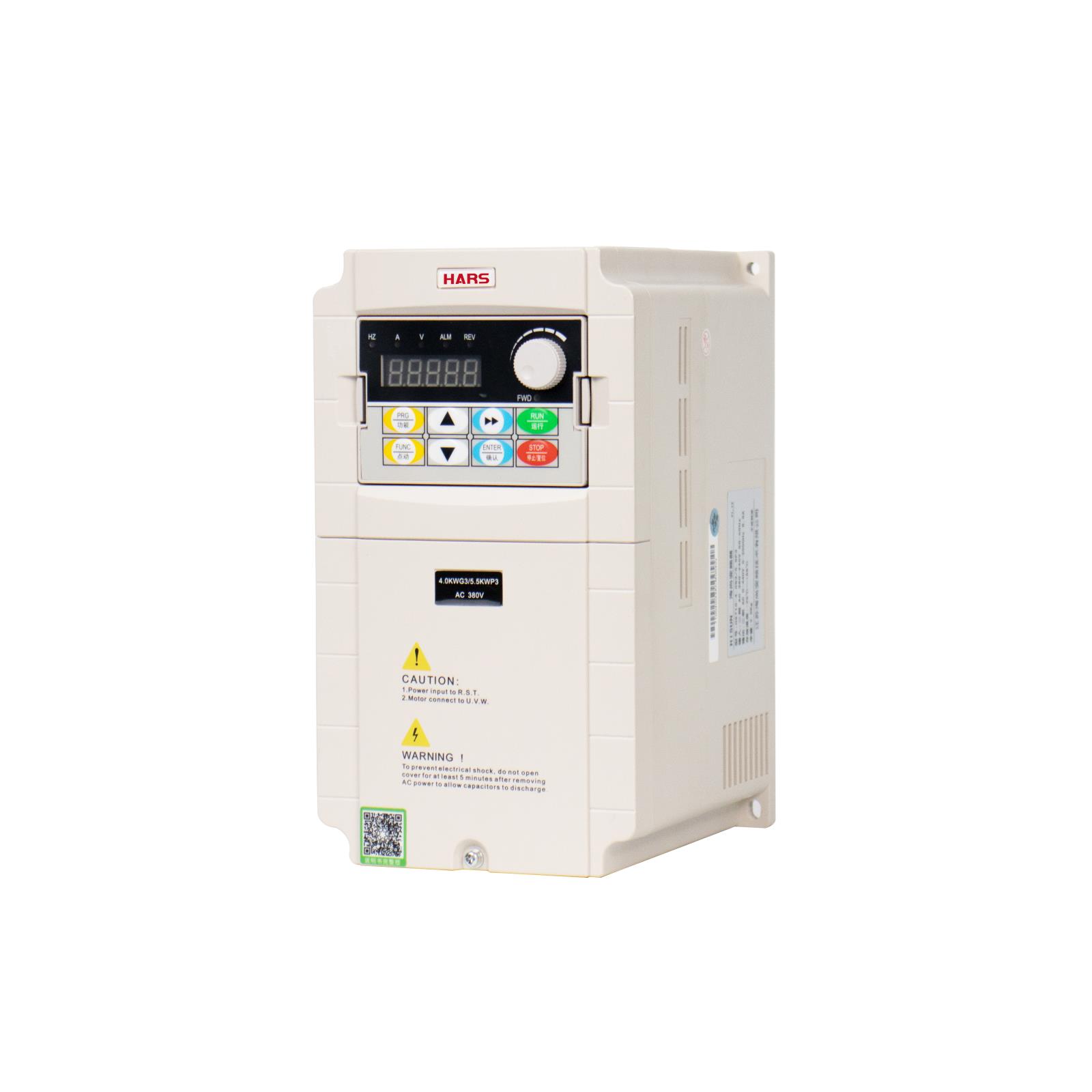

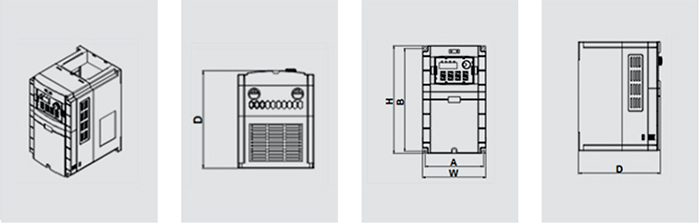

安裝尺寸

外圍尺寸

45KW  380V

235

485

510

320

248

8

23

25

∕

55KW  380V

235

485

510

320

248

8

23

25

∕

75KW  380V

240

635.5

655

377

267

8

35

40

∕

90KW  380V

240

635.5

655

377

267

8

37

42

∕

110KW 380V

240

635.5

655

377

267

8

37

42

∕

132KW  380V

320

730

750

495

325

10

60

70

A

160KW  380V

320

730

750

495

325

10

63

73

A

185KW  380V

320

730

750

495

325

10

63

73

A

200KW  380V

460

980

1005

632

440

13/16

117

137

B

220KW  380V

460

980

1005

632

440

13/16

117

137

B

250KW  380V

460

980

1005

632

440

13/16

117

137

B

280KW  380V

460

980

1005

632

440

13/16

120

140

B

315KW  380V

600

1210

1250

800

450

13/16

174

205

C

355KW  380V

600

1210

1250

800

450

13/16

174

205

C

400KW  380V

600

1210

1250

800

450

13/16

179

210

C

450KW  380V

600

1210

1250

800

450

13/16

181

212

C

500KW  380V

600

1210

1250

800

450

13/16

181

212

C

安裝尺寸

外圍尺寸

4.0KW 220V

131

229

239

140

177

5

2.8

3.2

∕

5.5KW 220V

131

229

239

140

177

5

2.8

3.2

∕

0.75KW 380V

89

140

151

100

133

5

1.1

1.3

∕

1.5KW  380V

89

140

151

100

133

5

1.2

1.4

∕

2.2KW  380V

89

140

151

100

133

5

1.2

1.4

∕

4.0KW  380V

108

203

215

120

154

5

2.8

3.2

∕

5.5KW  380V

108

203

215

120

154

5

2.8

3.3

∕

7.5KW  380V

130

237

249

143

177

5

2.9

3.4

∕

11KW  380V

130

237

249

143

177

5

3.0

3.7

∕

15KW  380V

189

306

320

205

205

6

5.8

6.5

∕

18.5KW  380V

189

306

320

205

205

6

5.8

6.7

∕

22KW  380V

189

306

320

205

205

6

5.8

6.8

∕

30KW  380V

264

388

408

288

210

6

10.6

12

∕

37KW  380V

264

388

408

288

210

6

10.6

12

∕

A

132KW--185KW

670

495

400

B

200KW--280KW

620

635

420

C

315KW--500KW

550

800

450

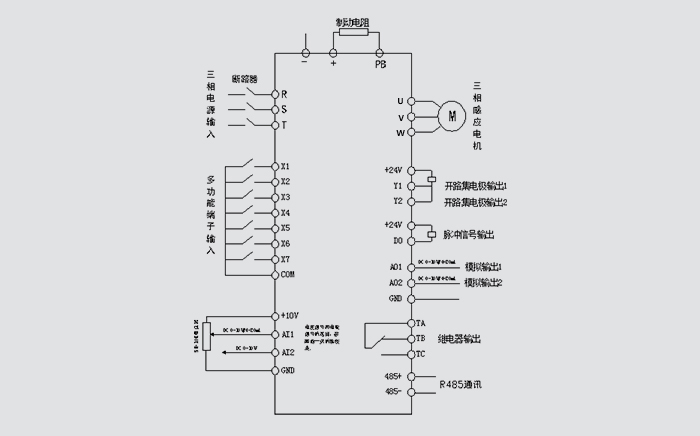

輸入

額定電壓，頻率

三相  AC380V;50/60Hz

單相  AC220V;50/60Hz

電壓允許變動范圍

三相 AC360V～450V

單相 AC190V～250V

輸出

電壓

0～460V

0～260V

頻率

低頻模式：0～300Hz  高頻模式：0～3000Hz

過載能力

G型機:110% 長期 120% 22分鐘 150% 1分鐘

P型機:105% 長期 120% 8分鐘 150% 1秒

控制方式

V/F控制、高級V/F控制、V/F分離控制、電流矢量控制

控制特性

頻率設定分辨率

模擬端輸入

最大輸出頻率的0.1%

數字設定

0.01Hz

頻率精度

模擬輸入

最大輸出頻率的0.2% 以內

數字輸入

設定輸出頻率的0.01% 以內

V/F控制

V/F曲線

(電壓頻率特性）

基準頻率在5～600Hz任意設定，多點V/F曲線任意設定，亦可選擇恒轉矩、低減轉矩 1、低減轉矩 2、平方轉矩等多種固定曲線

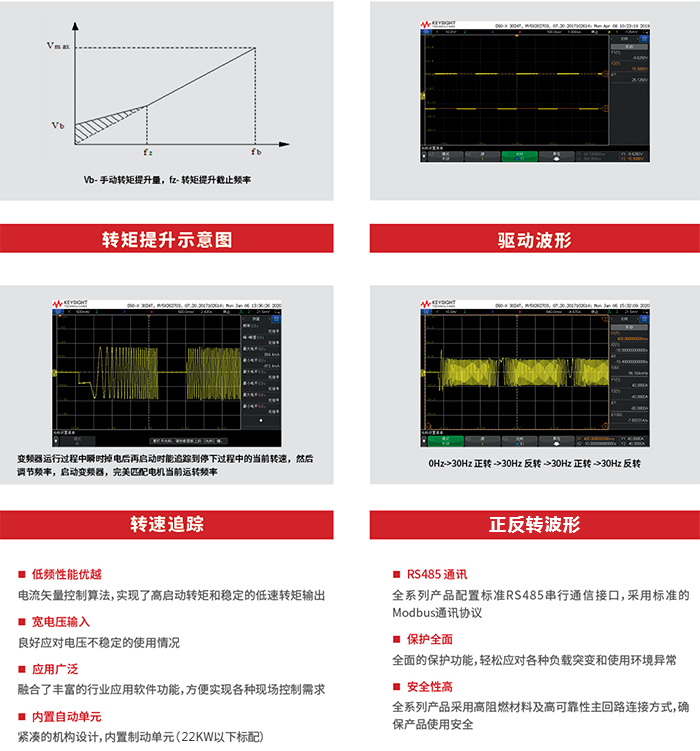

轉矩提升

手動設定：額定輸出的0.0～30.0%

自動提升：根據輸出電流并結合電機參數自動確定提升轉矩

自動限流與限壓

無論在加速、減速或穩定運行過程中，皆自動偵測電機定子電流和電壓，依據獨特算法將其抑制在允許的范圍內，將系統故障跳閘的可能性減至最小

控制特性

無感矢量控制

電壓頻率特性

根據電機參數和獨特算法自動調整輸出壓頻比

轉矩特性

起動轉矩：

3.0Hz  時150％額定轉矩（VF控制）

0.5Hz  時180％額定轉矩（無PG電流矢量控制,磁通矢量控制）

0.05Hz 時180％額定轉矩（有PG電流矢量控制）

運行轉速穩態精度：≤±0.2％額定同步轉速

速度波動：≤±0.5％額定同步轉速

轉矩響應：≤50ms  有PG矢量控制 、無PG矢量控制、磁通矢量控制≤20ms

電機參數自測定

不受任何限制，在電機靜態及動態下均可完成參數的自動檢測，以獲得最佳控制效果

電流與電壓抑制

全程電流閉環控制、完全避免電流沖擊，具備完善的過流過壓抑制功能

運行中欠壓抑制

特別針對低電網電壓和電網電壓頻繁波動的用戶，即使在低于允許的電壓范圍內，系統亦可依據獨特之算法和殘能分配策略，維持最長可能的運行時間

典型功能

多段速與擺頻運行

16段可編程多段速控制、多種運行模式可選。擺頻運行：預置頻率、中心頻率可調，斷電后的狀態記憶和恢復。

PID控制RS485通訊

內置PID控制器（可預置頻率）。標準配置RS485通信功能，多種通信協議可選，具備聯動同步控制功能。

頻率設定

模擬輸入

直流電壓0～10V,直流電流0～20mA（上、下限可選）

數字輸入

操作面板設定，RS485接口設定，UP/DW端子控制，也可以與模擬輸入進行多種組合設定

輸出信號

數字輸出

2路OC輸出和一路故障繼電器輸出（TA,TB,TC），多達16種意義選擇

模擬輸出

2路模擬信號輸出，輸出范圍在0～20mA 或0～10V之間靈活設置，可實現設定頻率、輸出頻率等物理量的輸出

自動穩壓運行

根據需要可選擇動態穩壓、靜態穩壓、不穩壓三種方式，以獲得最穩定的運行效果

加、減速時間設定

0.1s～3600min連續可設定，S型、直線型模式可選

制動

能耗制動

能耗制動起始電壓、回差電壓及能耗制動率連續可調整

直流制動

停機直流制動起始頻率：0.00～【F0.11】上限頻率

制動時間：0.0～100.0s；制動電流：0.0％～150.0％額定電流

磁通制動

0～100  0：無效

低噪音運行

載波頻率1.0KHz～16.0KHz連續可調，最大限度降低電機噪聲

轉速追蹤速

再啟動功能

可實現運轉中電機的平滑再啟動及瞬停再啟動功能

計數器

內部計數器一個，方便系統集成

運行功能

上、下限頻率設定，頻率跳躍運行，反轉運行限制，轉差頻率補償，RS485通訊，頻率遞增、遞減控制，故障自恢復運行等

220V

220V(240V)

380V(415V)

功率(KW)

電流(A)

電流(A)

電流(A)

0.4

2.3

2.3

-

0.75

4

4

2.1

1.5

7

7

3.8

2.2

9.6

9.6

5.1

4

17

17

8.5

5.5

25

25

13

7.5

-

-

16

11

-

-

24

15

-

-

32

18.5

-

-

36

22

-

-

44

30

-

-

58

37

-

-

70

45

-

-

90

55

-

-

110

75

-

-

152

93

-

-

172

1 10

-

-

205

132

-

-

253

160

-

-

304

185

-

-

340

200

-

-

380

220

-

-

426

250

-

-

465

280

-

-

520

315

-

-

585

355

-

-

650

400

-

-

725

450

-

-

820

500

-

-

935
